型式　　　　　LS-7010M/LS-7500
メーカー　　 キーエンス(株)
用途　　　　　外径、寸法の高速・高精度測定
分類　　　　　測定装置

高輝度ＬＥＤから発せられた光を測定対象物に照射し、測定対象物によって生じる影の映像を演算し寸法を表示する非接触寸法測定器です。 非接触であるため測定圧によって変形してしまう測定物を高精度で測定することが可能です。

測定範囲　φ0.04～φ6mm／サンプリング回数　2400回/秒
測定精度　±0.5μm　　　／繰り返し精度　±0.06μm

マグネットワイヤーの線径・丸材外径測定・ピンゲージ校正

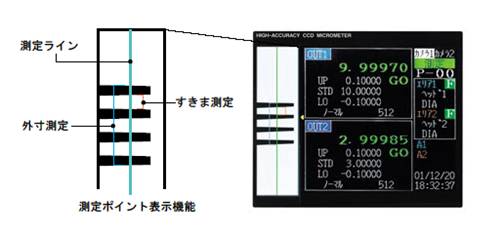

外径・ふれ・幅・隙間・ピッチ寸法
グループ判定（測定データの平均値を基準に合否判定をします）
統計処理（最大値・最小値・平均値・最大値－最小値・標準偏差を随時計算します）
